isolatieglas terminologie

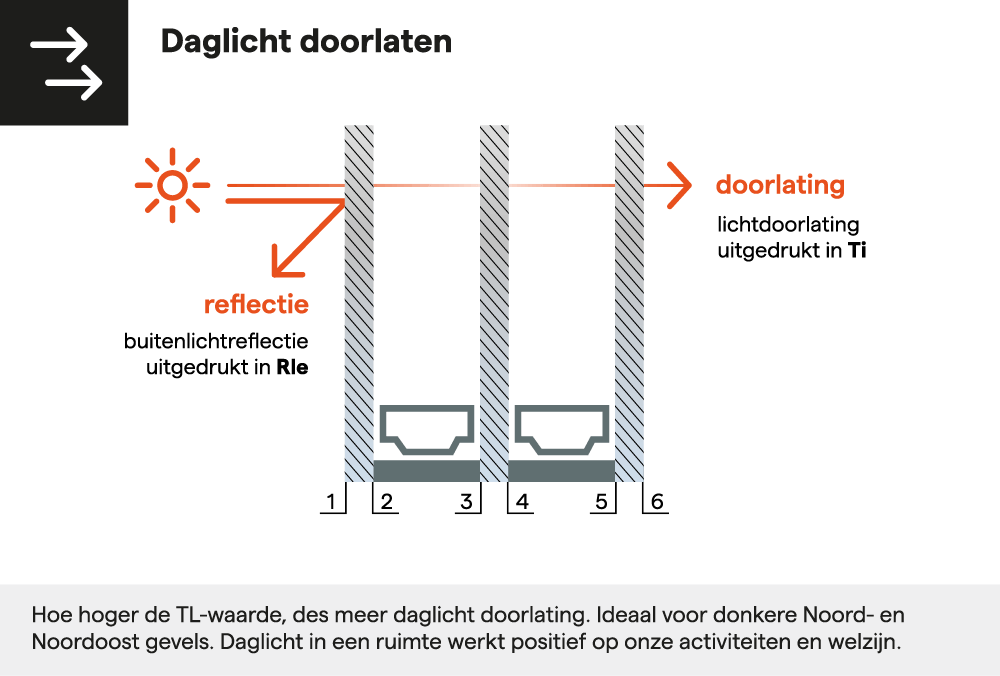

LICHTDOORLATING [TL]
Deze waarde geeft in % aan hoeveel daglicht het type glas naar binnen doorlaat. Daglicht beïnvloedt ons humeur,
productiviteit en algehele gezondheid. Zoveel mogelijk natuurlijk licht in huis betekent beweging, afwisseling van
sfeer en variatie door het verloop van de dag, de seizoenen en het weer.

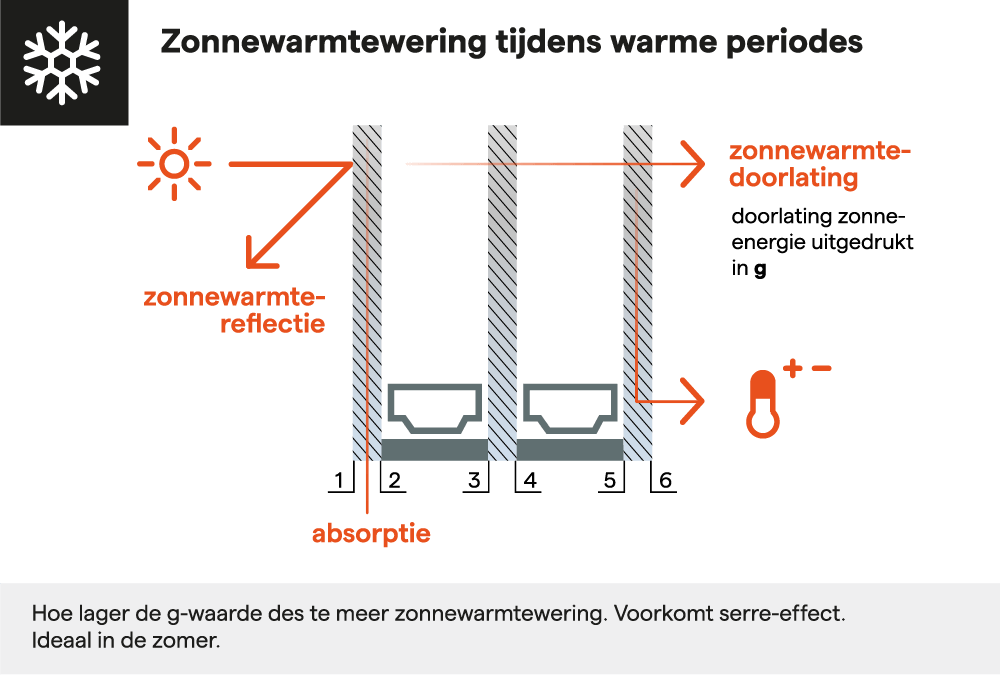

ZONNEWARMTETOETREDING [g]
Drukt de hoeveelheid zonnewarmte uit die de beglazing doorlaat. Hoe lager deze waarde, hoe meer zonnewarmte
tegengehouden wordt. Goed voor gevels op het zuiden en westen. Hoe hoger deze waarde, des te meer gratis
zonnewarmte binnen wordt benut. Goed voor gevels op het noorden en oosten.

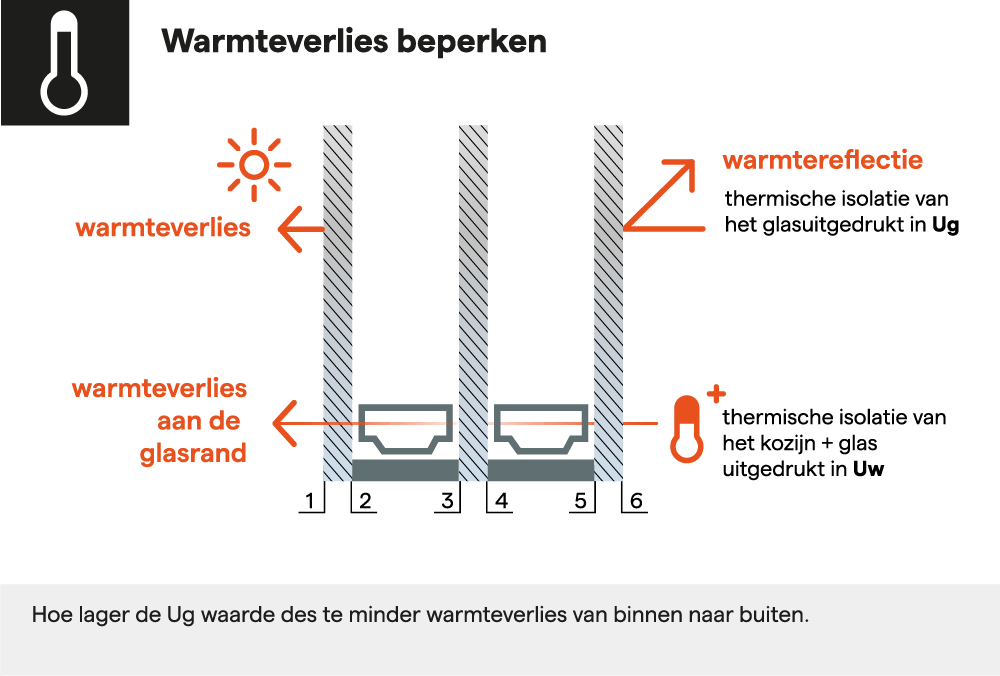

THERMISCHE ISOLATIE Ug
Drukt het warmteverlies door de beglazing van binnen naar buiten uit in een waarde W/m2.K. Hoe lager deze
waarde, des te beter de warmte-isolerende eigenschap van de beglazing.
ABSORPTIE BUITENBLAD [AE1]
Geeft de hoeveelheid energie aan die door de buitenruit geabsorbeerd wordt. Het risico op thermische breuk is groter
indien de AE1 hoger is dan 50%. Een temperatuurverschil in eenzelfde ruit veroorzaakt spanningen die een breuk
kunnen veroorzaken als dit verschil een bepaalde kritieke waarde overschrijdt (> 30°C voor ongehard glas).
De gedeeltelijk opwarming van het glas wordt over het algemeen veroorzaakt door plaatselijk zonlicht.
SELECTIVITEIT [TL:g]
Drukt de verhouding uit tussen de Licht doorlating (TL) en de Zonnewarmtetoetreding (g). De mate van licht toetreding
staat in relatie tot de hoeveelheid zonnewarmte die doorgelaten wordt. De kunst is om tijdens alle seizoenen
zoveel mogelijk natuurlijk daglicht te laten binnenvallen, terwijl ongewenste zonnewarmte wordt tegengehouden.
Hoe hoger de selectiviteitswaarde, hoe beter de beglazing hierin slaagt.
BUITENREFLECTIE [Rlext]
Geeft in een % aan in welke mate licht terugkaatst op de buitenruit. Hoe hoger dit % hoe meer het privacy gevoel binnen
ervaren wordt.
BINNENREFLECTIE [Rlint]
Geeft in een % aan in welke mate (kunst)licht binnen terugkaatst op de binnenruit. Hoe lager dit %, hoe beter het doorzicht.

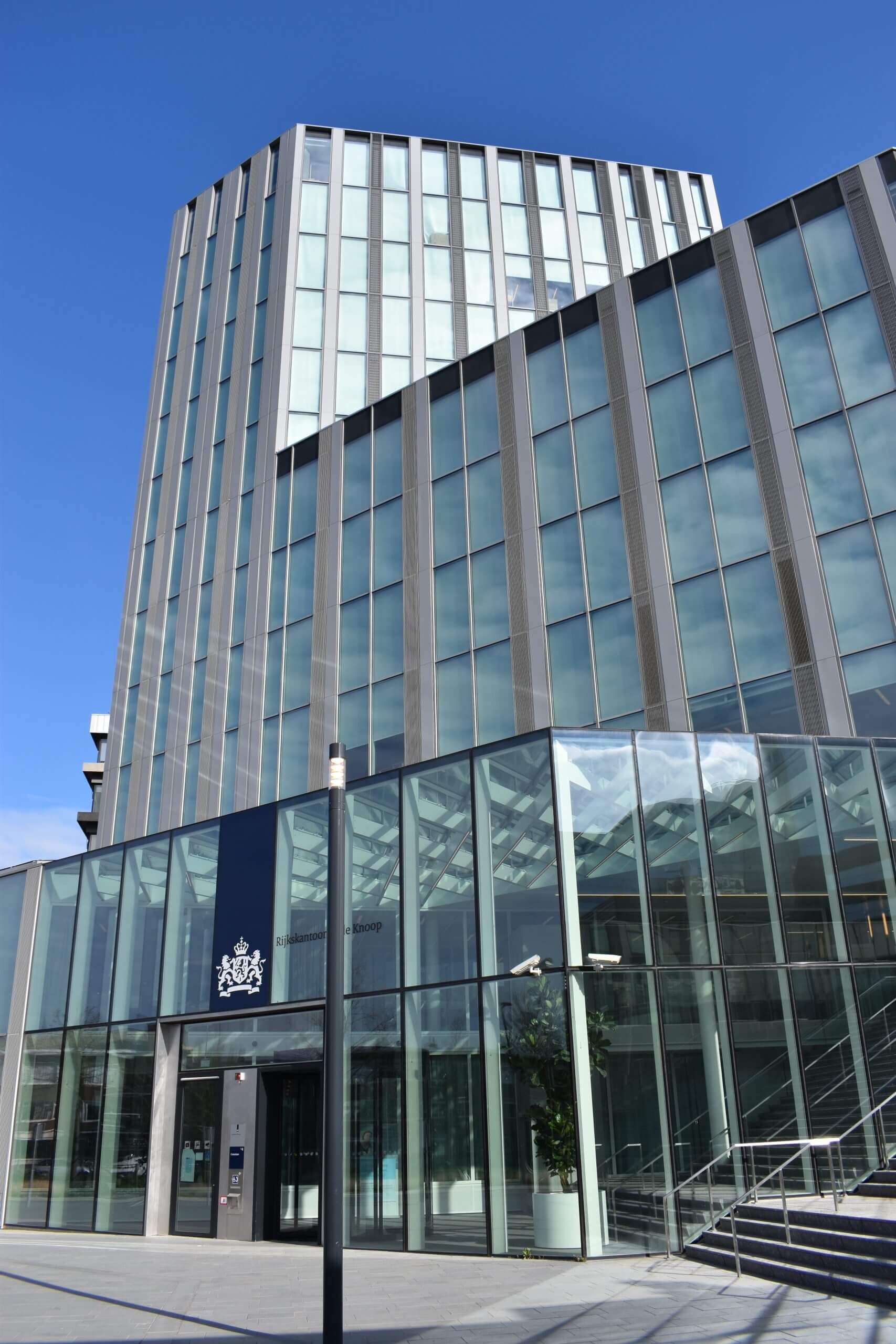

in lijn met de glasnormen
Het Kennis Centrum Glas biedt diverse toelichtingen op normen die impact hebben op de sterkte en veiligheid van de toe te passen beglazing. Deze zijn terug te vinden op de website van Kennis Centrum Glas. Enkele ervan kunt u hier downloaden.
Het is niet altijd eenvoudig de norm juist te interpreteren. Persoonlijke advies nodig? Wij staan voor u klaar de juiste toepassing van deze normen na te leven. Contact: info@vandaglas.com
WINDLAST BEREKENING | NEN6702
Gevelbeglazing is onderworpen aan de kracht die de wind uitoefent op de gevel. De benodigde glassterkte in bepaalde regio gebieden en op bepaalde hoogtes, wordt aan de hand van de NEN 6702 berekend. In deze norm wordt de windbelasting bepaald als statische belasting.
Vandaglas beschikt over speciale calculatieprogramma’s om uitgebreide glassterkte berekeningen te maken voor zeer specifieke situaties. Contact?
Het Kennis Centrum Glas (KGC) deelt standaard windlast tabellen. Downloads:
KGC windlasttabellen | toelichting
KGC windlasttabel | enkelglas
KGC windlasttabel | enkel gelaagd glas
KGC windlasttabel | isolerend dubbelglas float
KGC windlasttabel | isolerend dubbelglas met 1 gelaagde ruit
KGC windlasttabel | isolerend dubbelglas met 2 gelaagde ruiten
DOORVAL VEILIG GLAS | NEN2608
Welke glassamenstellingen bieden volgens de NEN2608 veiligheid bij een situatie met een doorval risico of een risico van vallend verticaal geplaatst glas?
De benodigde glasdikten van de diverse glassamenstellingen moeten altijd apart bepaald/berekend worden. vandaglas berekent deze glassterktes en -samenstellingen. Contact?
Downloads:
– KGC Infosheet NEN2608
– KGC Brancherichtlijn betrouwbaarheid glasconstructies toelichting
– KGC Brancherichtlijn betrouwbaarheid glasconstructies tabellen
DOORLOOP VEILIG GLAS | NEN3569
De naleving van de NEN 3569 inzake letselveiligheid is de beste manier om te voldoen aan de betrouwbaarheidseisen m.b.t. verticaal geplaatst glas.
Downloads:
– KGC Infosheet NEN3569
– KGC Schematisch overzicht NEN3569
INBRAAKVERTRAGEND GLAS
Om eigendommen en personen te beschermen tegen diefstal en vandalisme vormt gelaagd veiligheidsglas in geschikte kozijnen een solide obstakel.
– KGC Inbraakwering en Glas samen met Politiekeurmerk Veilig Wonen
GLAS PLAATSEN | NPR3577
Om het doorzicht en de levensduur van het isolatieglas te kunnen garanderen, is vereist dat het isolatieglas op de voorgeschreven manier wordt geplaatst. Dit wordt beschreven in de NEN3576 en de praktijkrichtlijn NPR3577. Gecertificeerde glaszetters plaatsen altijd volgens de NPR3577.
Downloads:
– KCG Overzicht/uitleg NPR3577
– KGC Inbraakvertragend glas plaatsen
– vandaglas b.v. | IsoPerform / TriplePerform garantievoorwaarden
BEOORDELING VAN GLAS BIJ OPLEVERING
wat is inherent aan het materiaal glas? Wat zijn de toleranties voor een kras, puntfout of vlek? Wanneer is een klacht terecht?
Het KCG biedt duidelijkheid waar op te letten bij de oplevering van glas.
Downloads:
– KGC Beoordeling isolatieglas bij oplevering
– KGC Beoordeling enkelglas bij oplevering
Contact: advies over de juiste toepassing van de normen? info@vandaglas.com

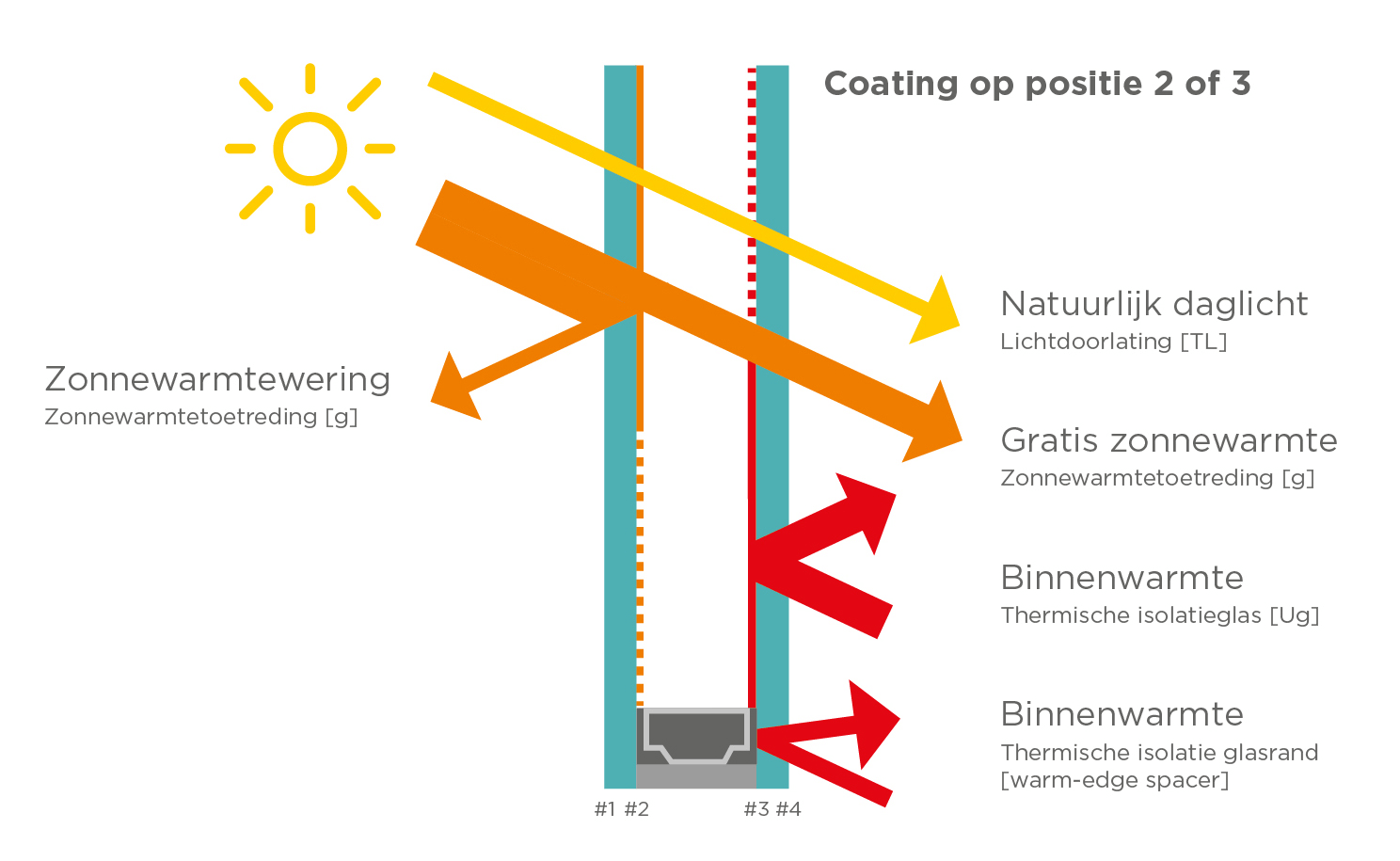

de vier basisfuncties van isolatieglas
waar let je op voor de juiste glaskeuze?
Er zijn verschillende typen isolatieglas. Elk type biedt een eigen combinatie van prestaties op het gebied van:
- het doorlaten van gezond en activerend natuurlijk daglicht [TL],
- het beperken van warmte verlies van binnen naar buiten [Ug],
- het weren van ongewenste zonnewarmte om het serre-effect te voorkomen, of juist [g als 1-g]

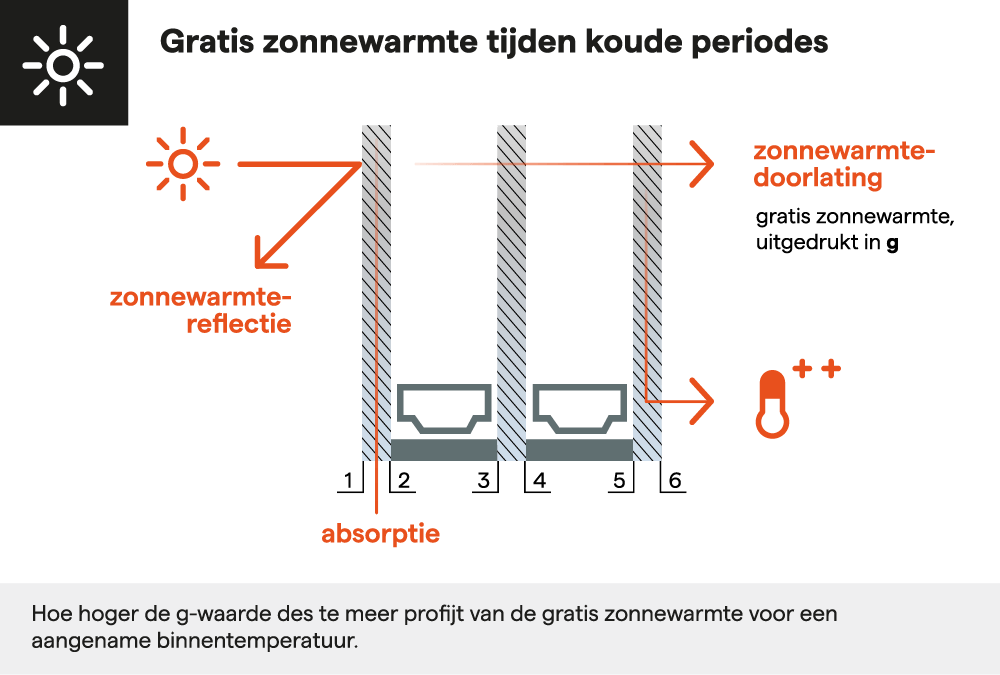

- het optimaal benutten van de zonnewarmte om de binnenruimte gratis te verwarmen [g].
welke prestaties een belangrijke rol spelen voor de juiste glaskeuze is voor een zeer groot deel bepaald door de geveloriëntatie.
De zuid-west oriëntatie is de zonzijde van het gebouw. Kies hier voor isolatieglas [Ug] met een extra zonnewarmtewerende [g] eigenschap
De noord-oost oriëntatie is de niet zonbelaste zijde van het gebouw. De zon schijnt hier minder vaak rechtstreeks naar binnen.
Overweeg hier isolatieglas [Ug] dat veel daglicht doorlaat [TL] en combineert met de optimale benutting van gratis zonnewarmtewinst [g als in 1-g]. Dit laatste draagt bij aan de natuurlijke opwarming van de binnenruimte.
de nieuwste generatie isolerend dubbelglas

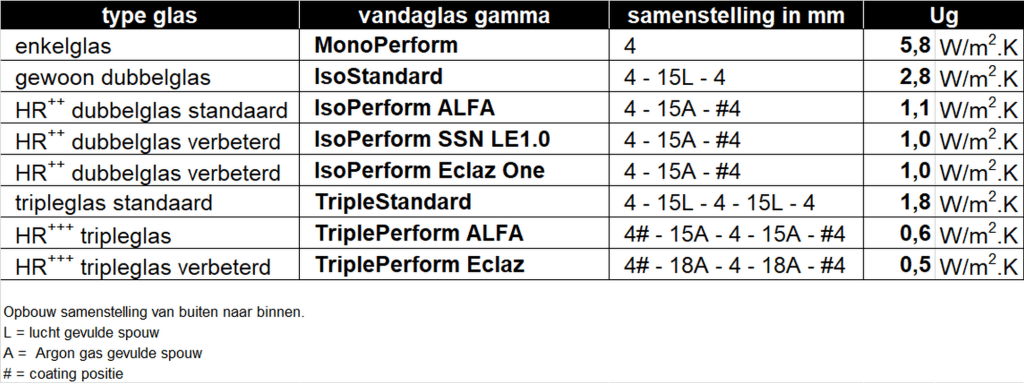

De nieuwste generatie HR++ dubbel glas, ofwel IsoPerform, biedt met Ug 1.0 een thermische isolatie die ruim 10% beter is dan het standaard HR++ dubbel glas (Ug ≤ 1.2).
In renovatie-situaties is er vaak nog sprake van enkelglas in het gebouw, waarbij de nieuwe ‘HR++1.0’ zelfs een bijna 6x betere warmte-isolerende werking heeft. Het resultaat? Niet alleen meer comfort tot dichtbij het glas, ook besparing op het energieverbruik én vermindering van de CO2-uitstoot.
een nog betere thermische isolatie dan 1.0Ug?

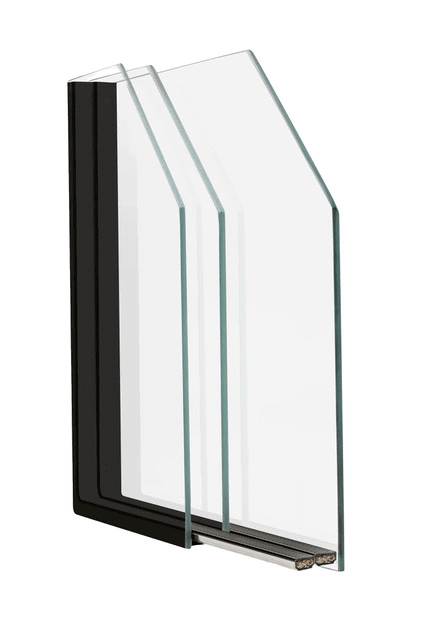

Dan is de oplossing drievoudige beglazing. Ons TriplePerform HR+++ isolatieglas-gamma biedt diverse typen in functie van de comfortwensen.
Per 1 januari 2021 moeten nieuwe gebouwen voldoen aan de BENG-eisen. De eerste stap voor Bijna Energie Neutrale Gebouwen is de energiebehoefte voor verwarming en koeling beperken door
- de gevel, ofwel “thermische schil”, van de woning optimaal te isoleren,
- zo veel mogelijk gratis energie als zonnewarmte of natuurlijk daglicht te benutten,
- het risico op oververhitting te voorkomen.
De toepassing van triple glas is voor BENG nagenoeg de enige goede beglazing. Voor het ontwerp van een comfortabele én gezonde BENG woning is het belangrijk de triple beglazing te kiezen die de optimale combinatie van de vier BASIS functies van glas biedt. Ook voor de renovatie van woningen wordt triple beglazing gekozen. Dit kan vaak alleen inclusief de vervanging van de kozijnen.

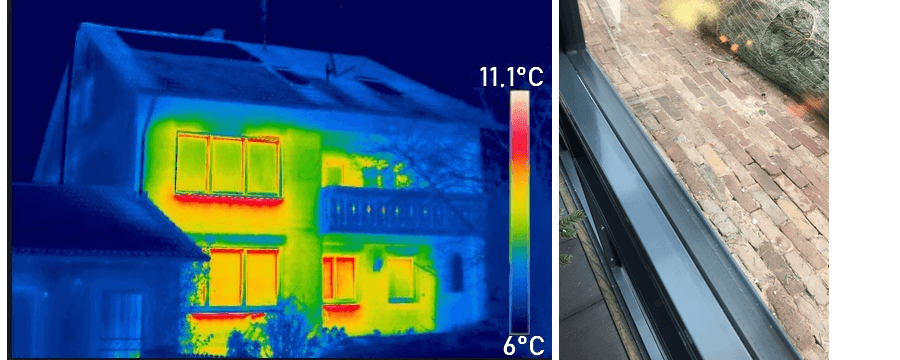

warmteverlies aan de glasranden optimaal beperken?
De traditionele afstandhouder is van zilverkleurig reflecterend aluminium. Aluminium is een goede geleider van warmte en draagt daardoor bij aan het warmteverlies aan de glasranden, van binnen naar buiten.
De zwarte warm-edge spacer is een roestvrijstalen INOX profielrug met een isolerende polypropeenbrug. Hierdoor heeft de warm-edge spacer een lage warmtegeleidende eigenschap. De zwarte kleur valt visueel esthetisch weg in de spouw.
En de thermische isolatie van de raamconstructie (kozijn en glas, Uw) verbetert met 0,1 tot 0,3 W/(m2.K), afhankelijk van de lengte-breedte verhouding van het kozijn en het kozijnmateriaal.of
TriplePerform wordt standaard met de warm-edge spacer uitgevoerd. Niet alleen omdat de aluminium afstandhouder dubbel zoveel warmteverlies aan de glasranden toelaat. Esthetisch valt de matzwarte warm-edge spacer niet op. Bovendien veroorzaakt het geen hinderlijke weerkaatsing van zonlicht.
condensatie aan de buiten- of binnenzijde
Ook bij isolatieglas kan condensvorming optreden. Dit vormt geen enkel probleem. Aan de buitenkant is het vooral een indicatie dat het glas goed werkt, aan de binnenkant kan het een indicator zijn dat de luchtvochtigheid niet optimaal is. Hoe zit het ook alweer?
CONDENS AAN DE BUITENZIJDE
Na een koude, heldere en windstille nacht kan de beglazing ’s ochtends condens vertonen aan de buitenzijde (in glasjargon ‘zijde 1’). Dit gebeurt als de oppervlakte temperatuur van de buitenruit van het dubbelglas veel lager is dan de buitentemperatuur, én als het dauwpunt (=temperatuur waarop waterdamp vloeibaar wordt) van de buitenlucht hoger is dan de temperatuur van het glas.
De oppervlakte temperatuur van de buitenruit hangt onder andere af van de warmtestroom door het glas van binnen naar buiten. Hoe beter de ruit aan de kamerzijde het warmteverlies door het glas heen tegenhoudt, hoe kouder de buitenruit blijft. Komt de glastemperatuur van de buitenruit beneden de buitentemperatuur en wordt het dauwpunt bereikt dan beslaat de buitenruit.
HR++ glas heeft een binnenruit met een speciale Low-E coating, die het warmteverlies van binnen naar buiten minimaliseert. Dit warmteverlies wordt uitgedrukt in Ug. Hoe lager de Ug hoe beter de warmte isolerende werking van het glas.
Condensatie aan de buitenzijde kan, afhankelijk van een aantal omstandigheden, gemiddeld 20 tot 40 keer per jaar voorkomen. Hoewel sommige mensen de condensatie aan de buitenzijde hinderlijk vinden, is het feitelijk het natuurkundig bewijs dat het isolatieglas goed werkt.
Op het moment dat de temperatuur stijgt of het begint te waaien zal de condensatie vanzelf verdwijnen. Zie het dus als een “klein ongemak “ naast alle voordelen die goed isolatieglas biedt voor mens en milieu!
CONDENS AAN DE GLASRANDEN
Ook kan het bij koud weer voorkomen dat de beglazing alleen langs de glasranden aan de binnenzijde condens vertoont. De aluminium afstandshouder fungeert vanwege de sterk geleidende eigenschap als koudebrug waardoor de binnenruit langs de rand sterk afkoelt.
Door het toepassen van een “warm edge” afstandshouder behoudt het glas aan de binnenzijde langs de randen een hogere oppervlakte temperatuur en wordt het risico op condensatie en vorming van vocht veel kleiner. En de kans op schimmelvorming op het kozijn ook. Wel zo goed voor het schilderwerk dus.
CONDENS AAN DE KAMERZIJDE
Niet alleen de buitenzijde maar ook de kamerzijde van de beglazing (ofwel zijde 4) kan beslaan. In dat geval kan de isolatiewaarde van het glas wel goed zijn, maar is er een probleem met de relatieve luchtvochtigheid binnen. Dit kan ontstaan door nieuwbouwvocht (in net opgeleverde gebouwen) of de aanwezigheid van veel personen in één ruimte. Ook door koken en douchen neemt de hoeveelheid warme en vochtige lucht in huis toe. Een luchtdicht gebouw houdt weliswaar de kou tegen, maar zorgt er ook voor dat er minder droge lucht binnenkomt. Dit kan weer leiden tot gezondheidsklachten. Goede ventilatie, voldoende verwarming van de ruimten en goede afvoer van overtollig vocht dragen bij aan een gezond binnenklimaat.

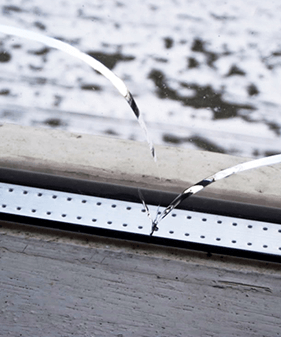

thermische breuk voorkomen

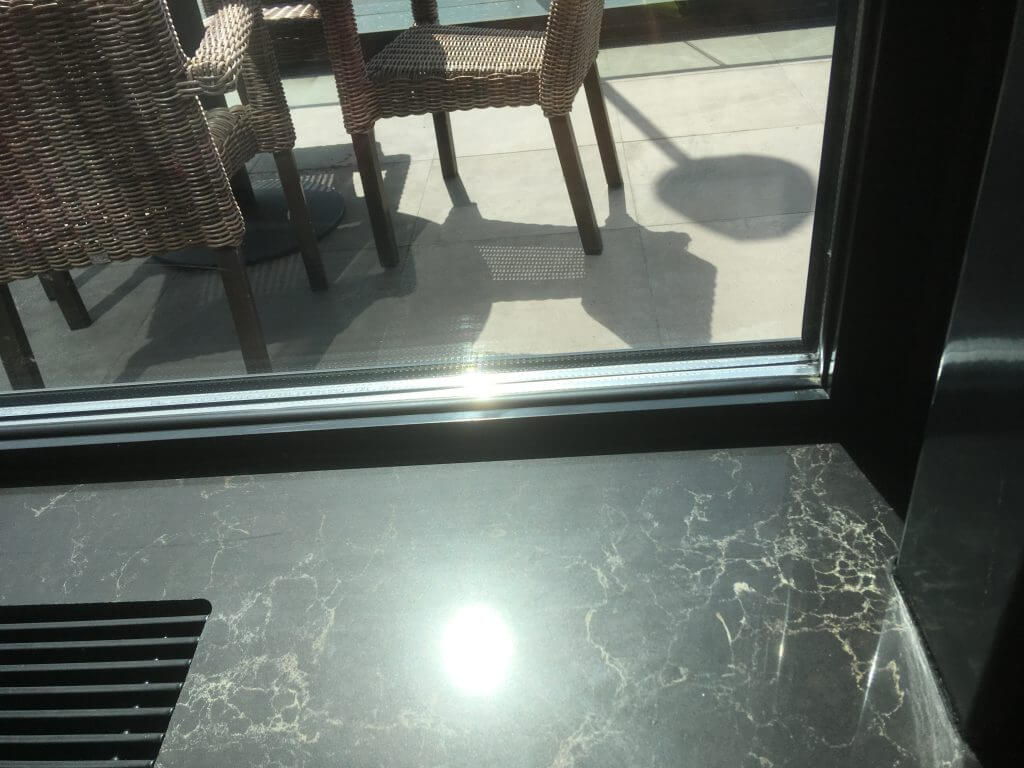

Vooral in het voorjaar komt het veel voor: zeer koude nachten, en de de volgende dag een relatief snel warme zon in de ochtend. Een groot temperatuurverschil in de oppervlakte van isolatieglas kan thermische breuk veroorzaken. Dit breuktype valt helaas niet onder de productgarantie. Het is belangrijk om bokken met isolatieglas op de bouwlocatie altijd op een plek te zetten waar deze afgeschermd is van zonlicht.

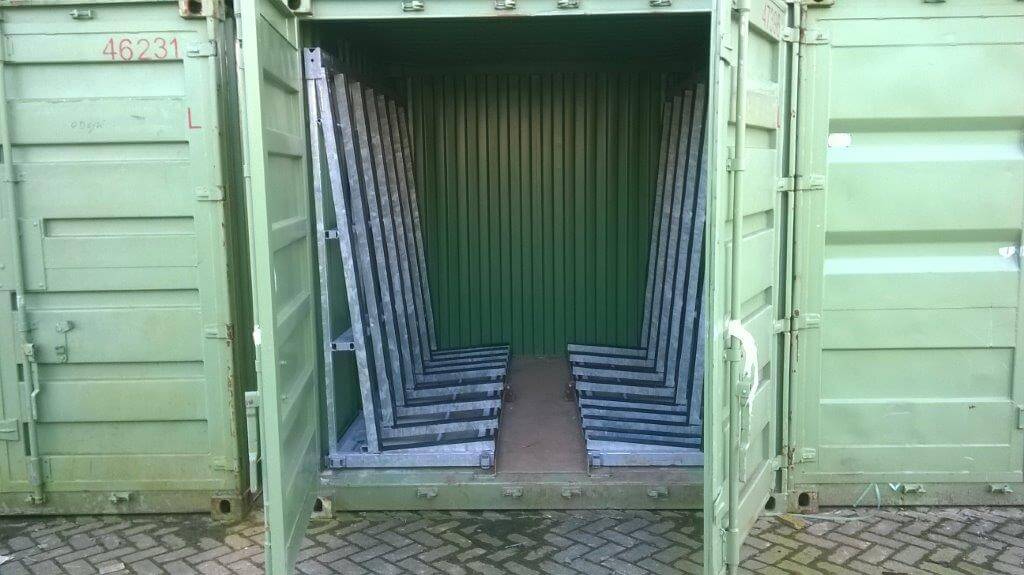

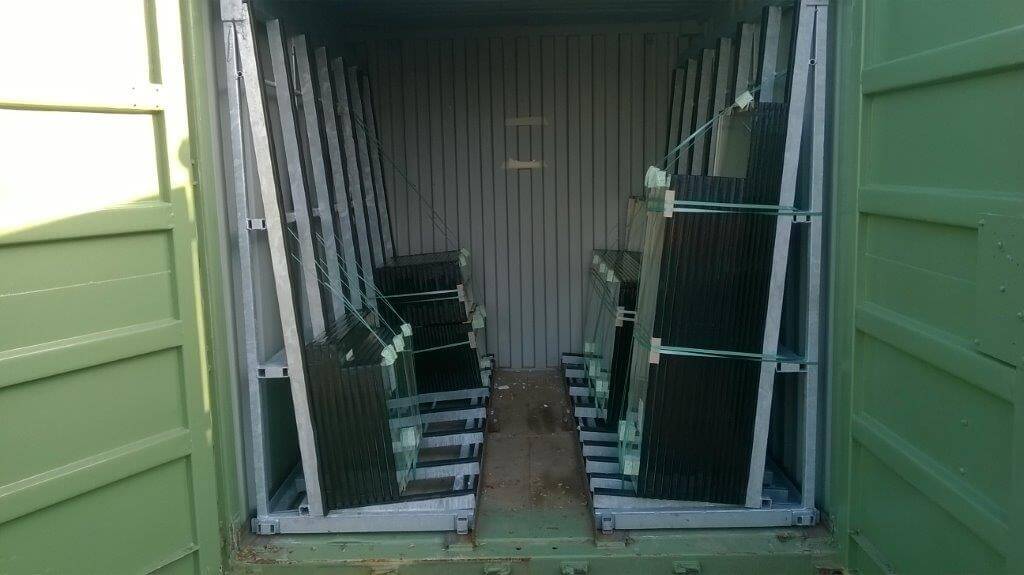

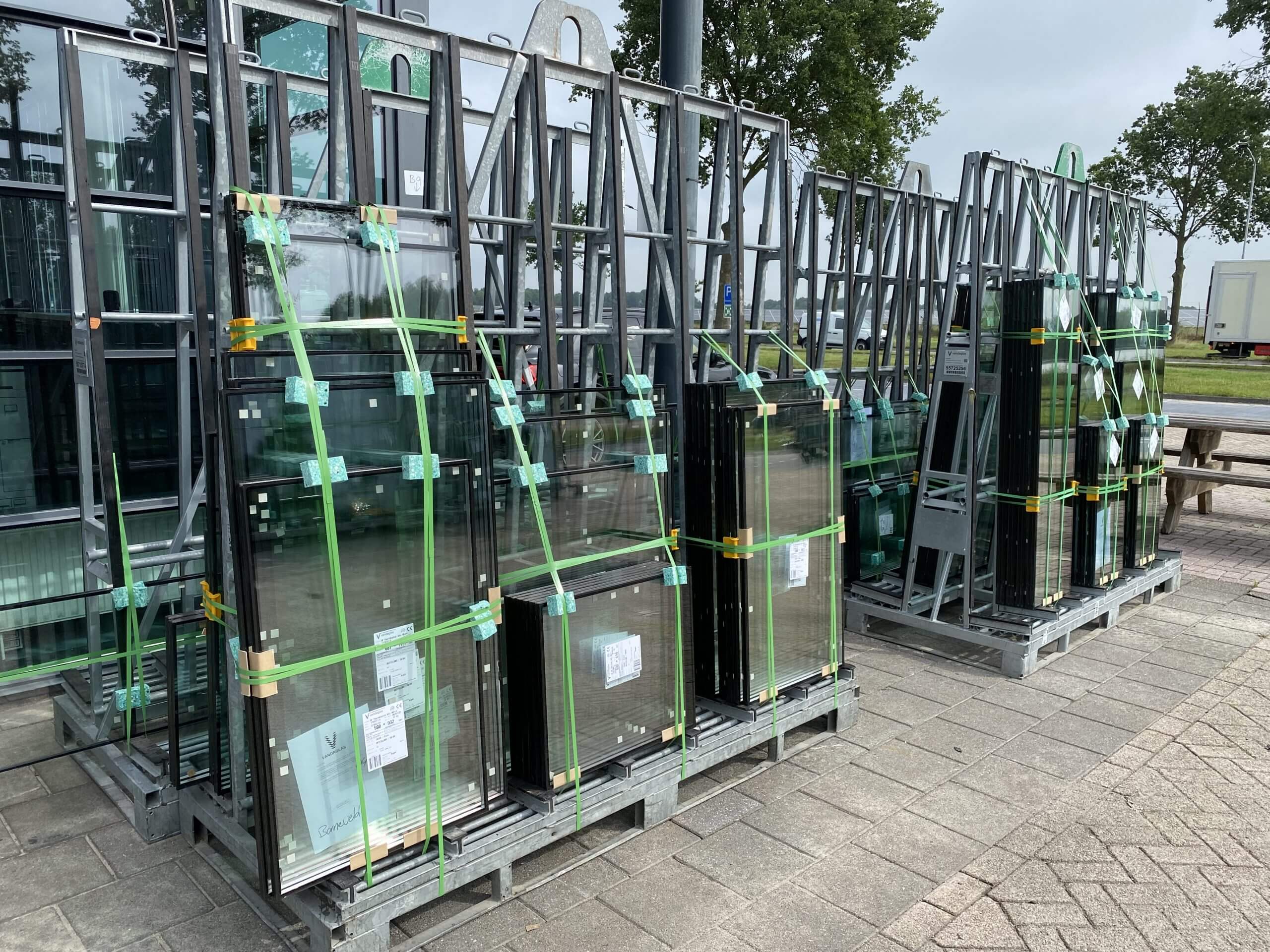

De meest veilige optie tegen thermische breuk is het gebruik van onze containers (670 mm diep; 2750 mm lang; 2000 mm hoog) waarin 2 L-bokken geplaatst kunnen worden. Hiermee is het glas gelijk ook beschermd tegen stof en vuil, én tegen omringende activiteiten en vandalisme!
Uw vandaglas contactpersoon informeert u graag over de mogelijkheden.
wat veroorzaakt thermische breuk?
Thermische breuk kan optreden wanneer tussen twee zones van de ruit een groot temperatuurverschil ontstaat. Zulke temperatuurverschillen zijn mogelijk doordat glas een relatief slechte warmtegeleider is.
Als een glasoppervlak volledig en gelijkmatig verwarmd wordt, dan vormt dit geen enkel probleem. De temperatuur is dan over het gehele glasoppervlak hetzelfde. Maar glas wordt (structurele beglazing uitgezonderd) meestal geplaatst in een sponning. Een gedeelte van de ruit absorbeert warmte, stijgt in temperatuur en zet uit. Het gedeelte in de sponning blijft koud(er) maar wordt meegetrokken door het warme gedeelte. Dit veroorzaakt drukspanningen in het warme deel en trekspanningen in het koude deel.

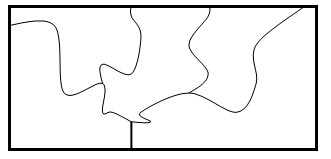

Als het breekpunt bereikt wordt ontstaat een thermische breuk. Die is herkenbaar aan een barst bij de basis, loodrecht op de glasrand. De barst volgt verder de grens tussen de koude en warme zone omdat hier de hoogste schuifspanningen aanwezig zijn. Bij grote temperatuurverschillen trekt de barst in grillige vormen door de ruit; bij geringe spanningen komt vaak alleen de korte loodrechte barst voor. De zeer grillige vormen maken dat een thermische breuk gemakkelijk te onderscheiden is van bijvoorbeeld een mechanische breuk.
welke factoren beïnvloeden de thermische spanningen?
• zonnestraling en klimaat
• het glastype
• de glasranden
• de glasmaten en glasdikte
• het kozijnmateriaal
• schaduwen (extern)
• gordijnen en zonneblinden
• verwarming en airconditioning
• achterliggende structuren
• vorm van het glas
Spontaner Glasbruch durch Nickelsulfideinschluss
Bei der Glasherstellung ist es unvermeidbar, dass Sulfid- und Nickelpartikel in die Glasmasse gelangen. Sie können Nickelsulfidpartikel (NiS) bilden, die Teil des produzierten Glases sind. Allerdings kann es bei Einscheiben-Sicherheitsglas durch NiS-Einschlüsse zu spontanem Glasbruch kommen.
Wie Funktioniert das?
Um das Glas fünfmal stärker zu machen, wird es einer Wärmebehandlung unterzogen. Eine Standardglasscheibe wird auf 600 °C erhitzt. Dadurch entstehen Druckspannungen in der Glasoberfläche und Zugspannungen im Inneren. Es sind diese Spannungen, die das Glas stärker und auch widerstandsfähiger gegen thermische Schwankungen machen. Im Glasofen bilden sich Nickelsulfidpartikel. Das Sulfid stammt aus den Brennstoffen (Öl, Gas), Nickel stammt aus den Rohstoffen oder den Metallgegenständen, mit denen die Glasschmelze während des Produktionsprozesses in Kontakt kommt. Sulfid und Nickel können miteinander reagieren und Nickelsulfidpartikel bilden. Es ist selten (1 pro 4 Tonnen Glas), aber aufgrund des schnellen Abkühlungsprozesses bei der Herstellung von Einscheiben-Sicherheitsglas besteht eine geringe Wahrscheinlichkeit, dass eine Platte aufgrund der Ausdehnung von NiS-Partikeln instabil wird. Durch Sonneneinstrahlung kann es dann je nach Größe des NiS-Partikels nach einigen Tagen oder erst nach einigen Jahren zu einem Bruch kommen.
Das Vorhandensein von Nickel kann nicht verhindert werden, da es in den verwendeten Rohstoffen enthalten ist. Darüber hinaus ist für die Bindung mit dem Sulfid nur sehr wenig erforderlich. Aber der HEAT SOAK-Test kann das Risiko eines Glasbruchs aufgrund der NiS-Eindämmung deutlich reduzieren.
Sicherheitstest
Der HEAT SOAK-Test bietet ein hohes Maß an Sicherheit hinsichtlich des Risikos eines Bruchs von gehärtetem Glas aufgrund von Nickelsulfideinschlüssen. Bei dem Test wird das Glas gemäß NEN-EN14179 auf eine konstante Temperatur von 280 °C erhitzt. Glasscheiben, die aufgrund von NiS-Einschlüssen mit der Zeit brechen würden, brechen bei diesem Prozess schneller. Der HEAT SOAK-Test reduziert das Risiko eines Glasbruchs durch NiS-Eindämmung um 95 %. Gehärtetes Sicherheitsglas, das den Test bestanden hat, erfüllt die Zuverlässigkeitskriterien der NEN-EN1990 in Bezug auf spontanen Glasbruch.
Die Bauverordnung schreibt vor, dass jede Glasscheibe, die höher als 3500 mm über dem Boden liegt, dem HEAT SOAK-Test unterzogen werden muss. Eine Ausnahme besteht dann, wenn bei Glasbruch keine Gefahr besteht, dass das Glas herunterfällt.
In allen Situationen mit gehärtetem Glas in einer Konstruktion, in der die Sicherheit von Personen auf dem Spiel steht, sollte aus Sicherheitsgründen der HEAT SOAK-Test angewendet werden. Hier kommt der gesunde Menschenverstand des Glasprofis ins Spiel.
Glasbrüche durch Nickelsulfid-Einschlüsse sind am Bruchbild zu erkennen: Typisch für einen Nickelsulfid-Bruch ist eine zentrale Bruchlinie mit einem Schmetterlingsmuster in der Mitte.
